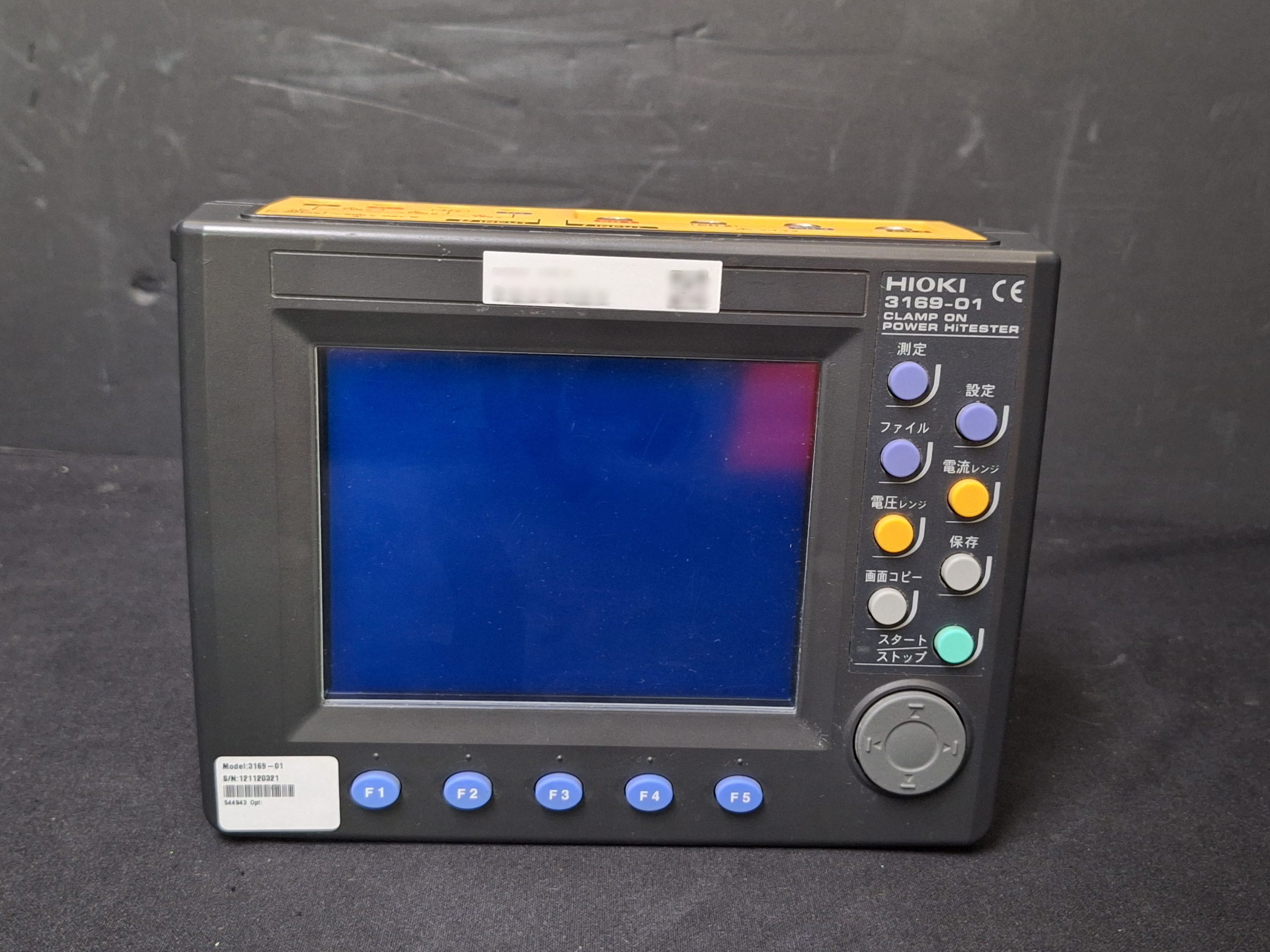

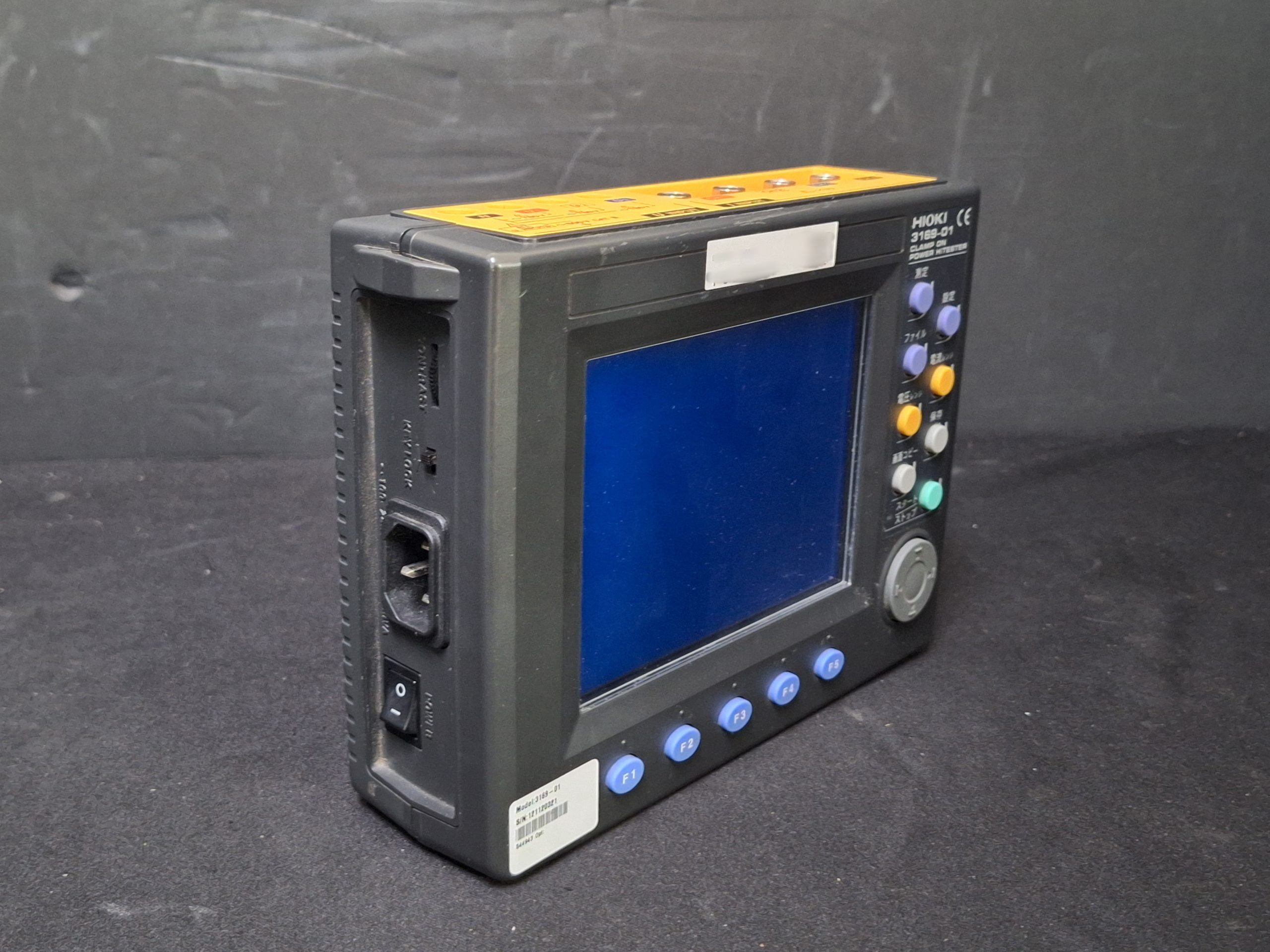

3169-01

クランプオンパワーハイテスタ 3169 は、一台で単相ラインから三相4線ラインまで対応できるクランプ式の電力計です。電圧・電流・電力・力率・積算値などの基本測定に加え、電力管理/省エネ対策に重要なデマンド測定と高調波測定が同時にできます。データ処理スピードがアップし、数サイクルの電力測定が可能となり、設備機器の省エネ対策が細かく効率良くできます。1台で4回路(単相2線)、2回路(三相3線)、1回路(三相4線)の各種測定ラインに対応できます。また、電圧・電流・電力(有効/ 無効/ 皮相)・積算電力・力率・周波数などが同時に測定できます。さらに、三相3線(3P3W2M) モードでは2電圧/2電流計測で3電圧/3電流表示。三相4線(3P4W4I)モードでは4電流計測で中性線電流も表示できます。

• 測定ライン: 単相2線(4回路)、単相3線(2回路)、三相3線(2回路)、三相4線(1回路)
• 測定レンジ: 電圧:150/300/600V、電流は使用クランプによる
• 測定項目: 電圧、電流、有効・無効・皮相電力、有効・無効電力量、力率、周波数、高調波

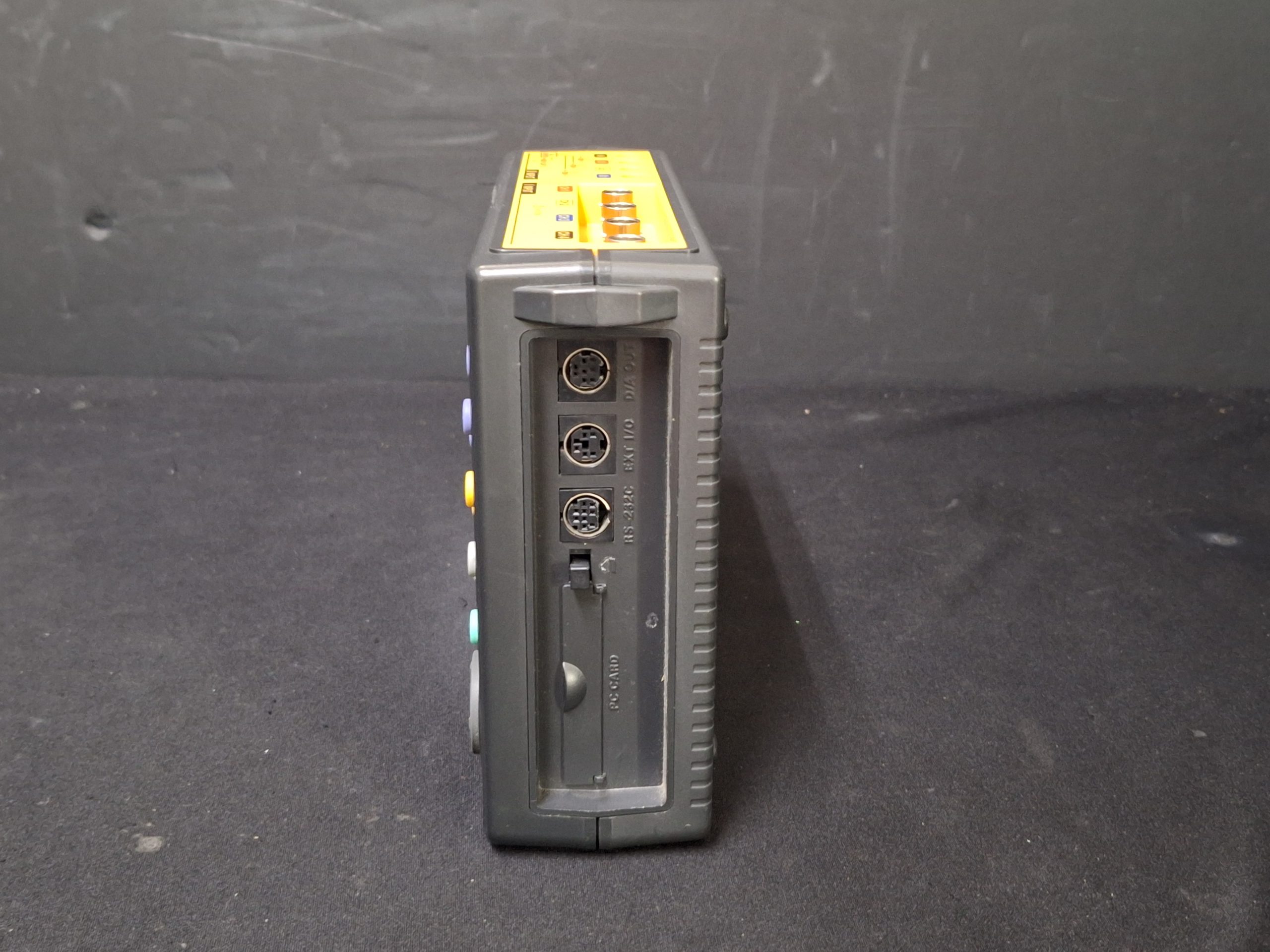

• 外部インタフェース: D/A出力(3269-01)、RS-232C、PCカード、外部入出力端子
