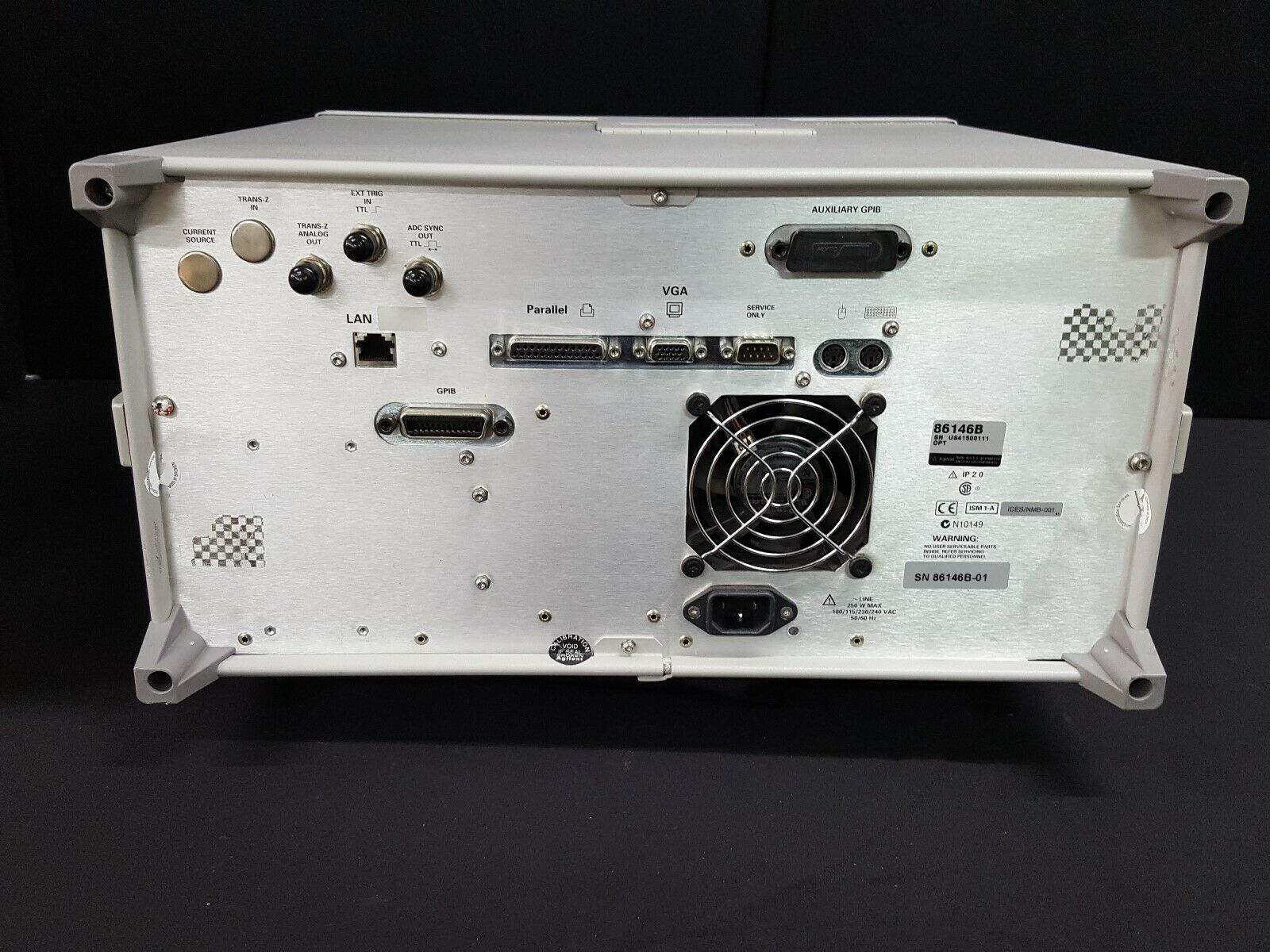

86146B

＜製品説明＞

86146Bは、波長範囲が600～1700 nmの回折格子方式スペクトラム・アナライザでです。このOSAは、ダブルパス・モノクロメータを採用し、高い感度と広いダイナミック・レンジを短い掃引時間で同時に実現しています。この機能は、DWDMコンポーネント、広帯域の受動コンポーネントだけでなく、狭帯域の信号源（DFB）、広帯域の信号源（FP）、光増幅器（EDFA、ラマン増幅器、SOA）などの能動光コンポーネントの特性評価に重要な機能です。

また、86146Bは高性能な光スペクトラム・アナライザで、高速チューニング、低挿入損失、再現性の高い波長確度によって、1つのDWDMチャネルをドロップする柔軟なフィルタ・モードを備えています。

フィルタ・モードを使用する他のアプリケーションとして、タイム・リゾールブ・チャープ（TRC）の測定があります。このフィルタと81600C DCAとを組み合わせて使用すると、レーザのチャープ測定が行えます。

主な性能仕様

・高振幅確度（0.5 dB）、高振幅安定度（10mdB）、低偏波依存度（50mdB）

・広い波長範囲（600 nm～1700 nm）、高波長確度（10pm）、優れた再現性

・適切に校正されたフィルタ形状と優れたダイナミック・レンジによる、さまざまな分解能帯域幅（60 pm～10 nm）

その他の特徴

・校正済みフィルタ形状、高確度で正確なシステム特性判定を実現

・OSAの柔軟な設定機能により、さまざまなアプリケーションに最適

・高速掃引速度により、スループットを最大化

さまざまなアプリケーション

・単波長チャネル・ドロップ

・高感度（-90 dBm）による高速掃引速度

・受動コンポーネント・テスト、WDMテスト、光増幅器テスト、光源テスト用の内蔵アプリケーション

・オプションの内蔵波長キャリブレータ、白色光源、電流源、EELED源、マルチモード入力、波長可変フィルタ出力
