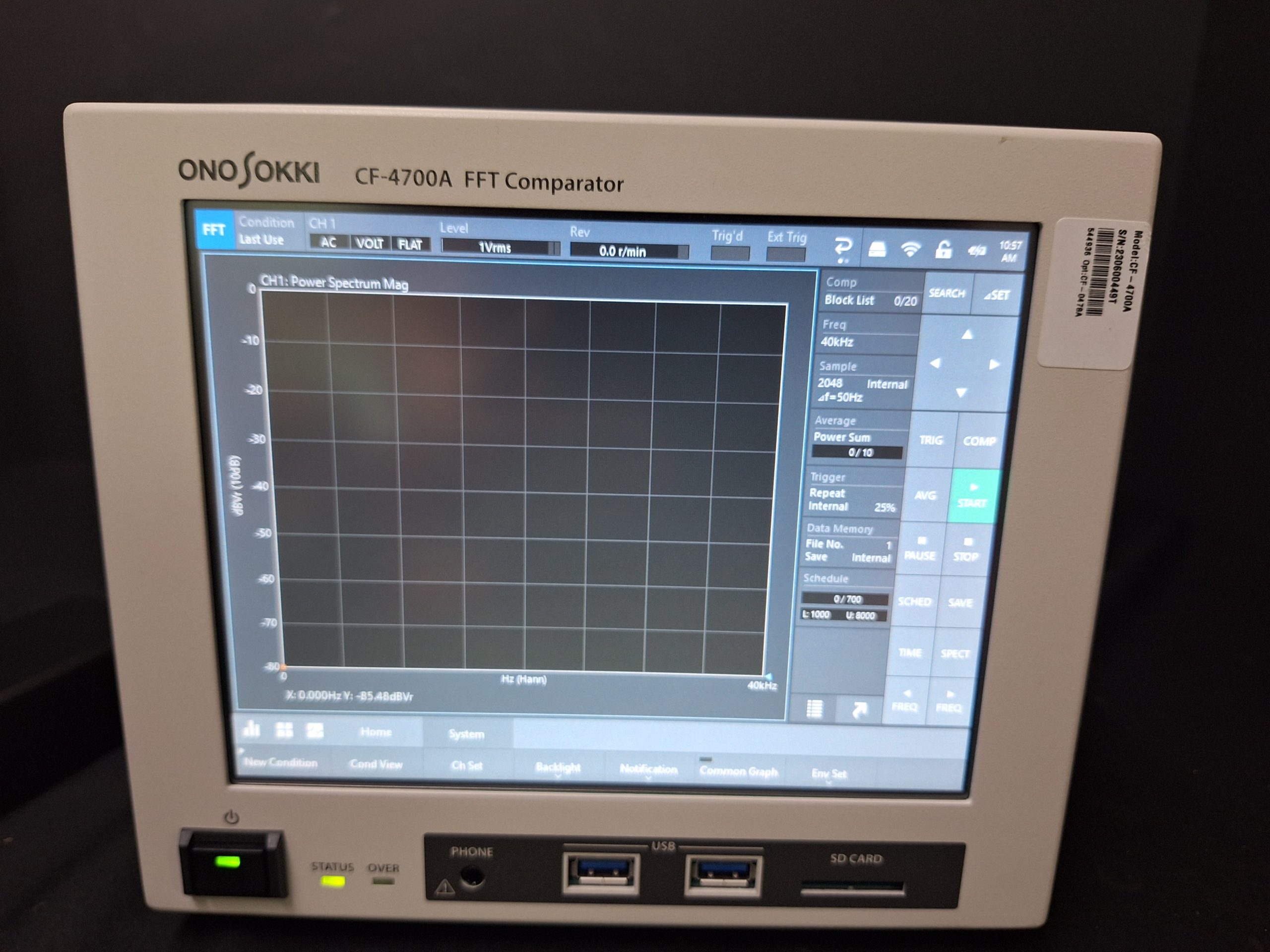

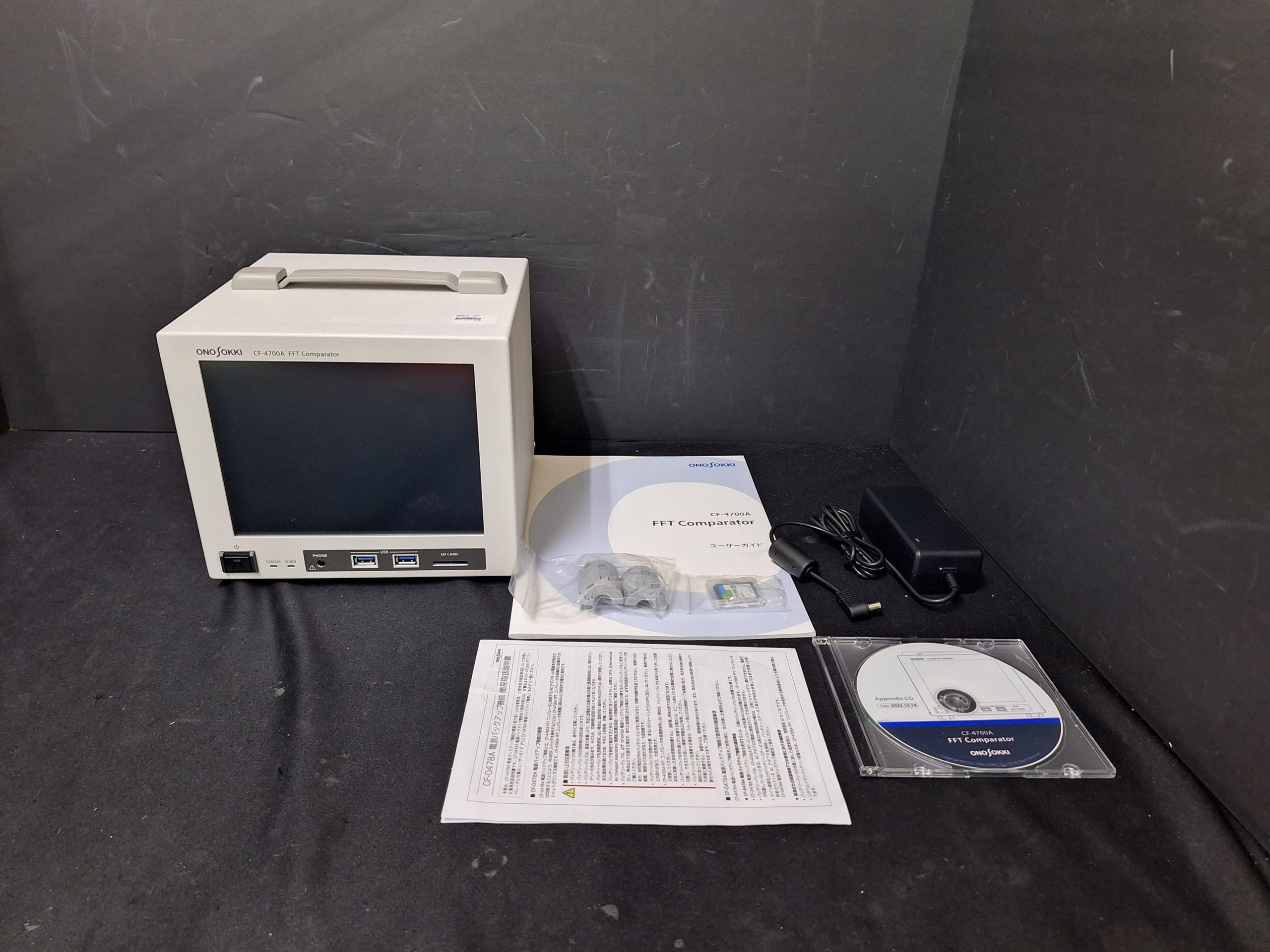

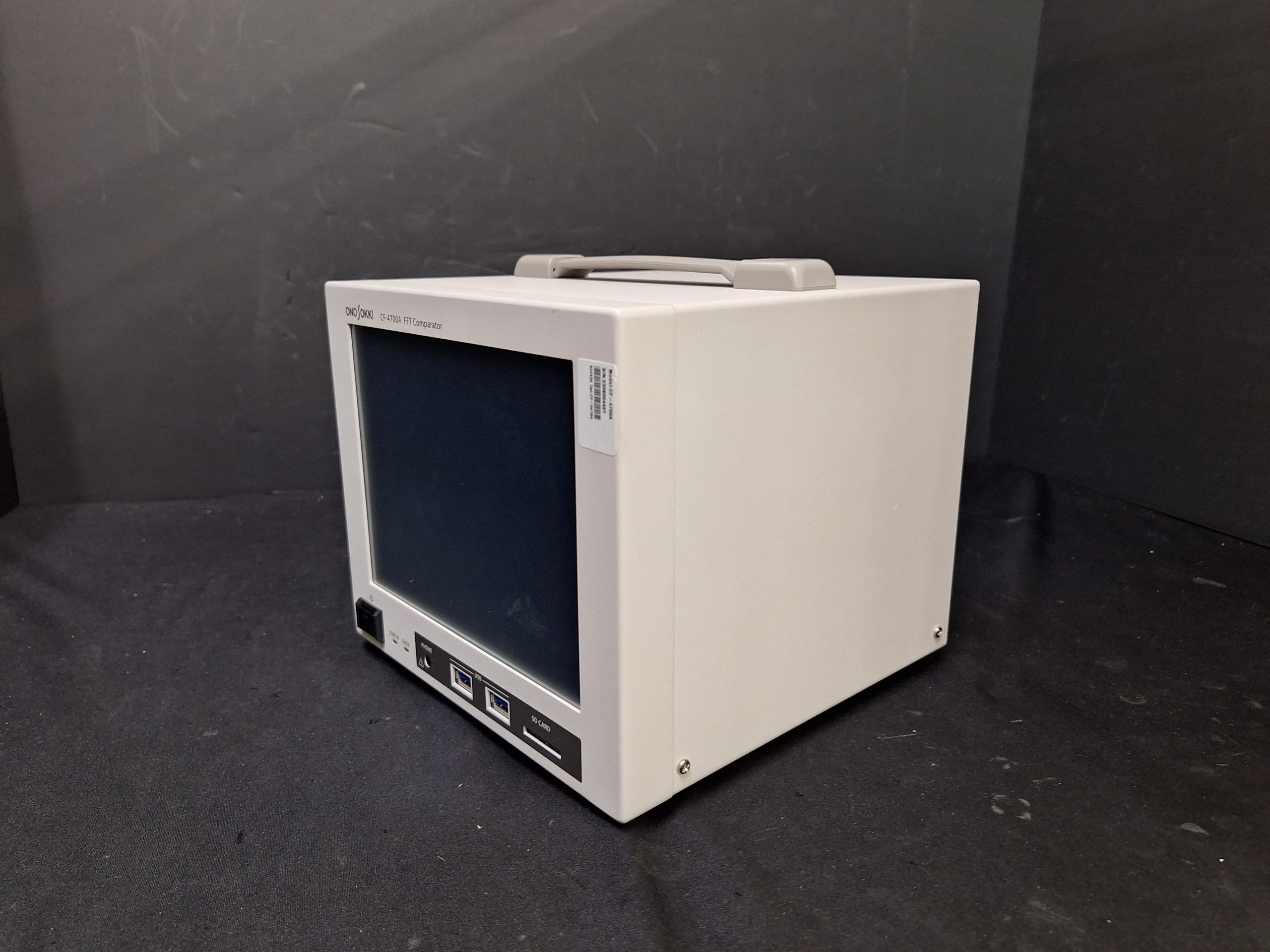

CF-4700A

CF-4700A FFTコンパレーターは、製品の音や振動による精密な品質検査に最適なライン判定機です。当社が長年培ってきたFFTによる周波数解析技術を搭載することで、問題となる特徴的な周波数成分を抽出し、良否判定を行います。

前機種である CF-4500 にある周波数成分の大きさや波形の形状での判定機能に加えて、周期的に変動する音や振動の変動量を抽出して、その変動量で判定することができる変動成分抽出機能を搭載しました。この機能は音や振動の周波数レベルではなく周期的に変動する、その変動量による判定機能です。この機能により、モーターを用いた機器が稼働する際に発生する「ギー」といった濁り音や「カタカタ」といったビビリ音などでの合否判定ができます。さらに変動成分抽出機能に含まれているバンドパスフィルターとエンベロープ機能を用いたベアリングの振動監視や、モニタ機能（ヘッドホン出力）による振動の可聴化による聴感的な確認も行えます。

簡単な操作で判定範囲を設定することができる判定アシスト機能を新たに搭載しました。
合否それぞれの計測データファイルから音や振動のレベル差を読み取り、判定ブロックを設定するので、初めて周波数スペクトルで合否判定を行おうとしているお客様でも、簡便にブロックを設定することができるようになっています。

● 判定エリアを設定して特徴的な周波数の信号レベルから合否判定するブロックコンパレーター機能

● 波形の形状から合否判定するシェイプコンパレーター機能（オプション）

● 回転速度を変化させて特定次数のレベル変化から合否判定するトラッキング機能（オプション）

● うなりやビビリなどの周期的な変動に起因する音や振動の変動量を抽出して合否判定する変動成分抽出機能（オプション）

● 良品／不良品の周波数特性の違いから判定範囲の設定を行う判定アシスト機能

● 単位校正を自動で行えるTEDSセンサー対応（Ver.0.9、Ver.1.0の加速度センサー、マイクロホンに対応）

● 定電流駆動型（CCLD）センサー使用時のケーブル断線やコネクター不良を自動検知する断線検知機能

● 測定データや測定条件をUSBメモリへコピー

● シーケンサ用に、総合および個別ブロックの判定結果をオープンコレクタで出力。入力I/Oに割り当てたコマンド群により本機をコンロトール（最大9入力）

● 電源バックアップ機能による主電源ラインのダウン時の計測データの消失防止（オプション）

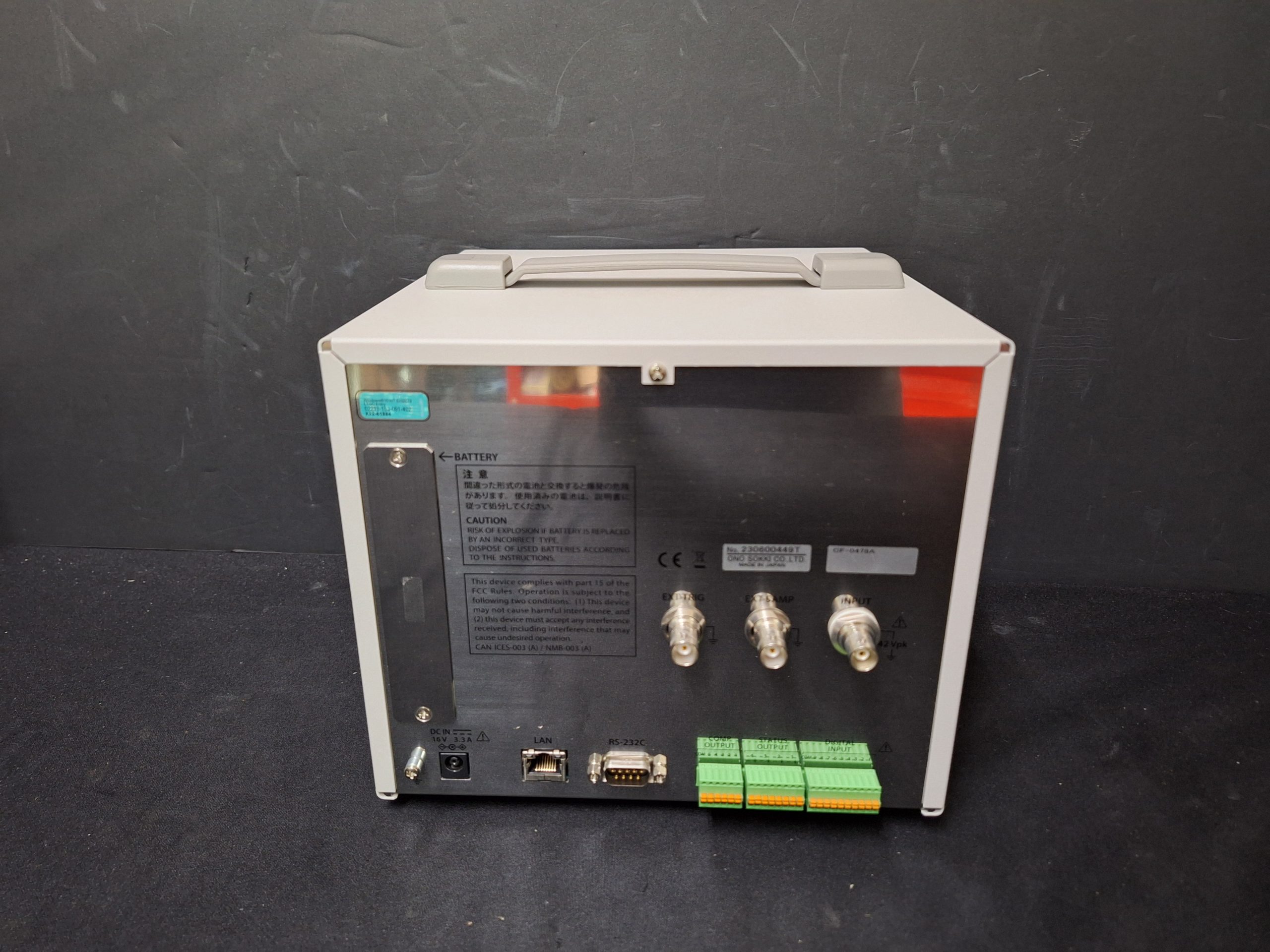

・ 入力チャンネル数：1 CH
・ 入力端子形状：C02 型（BNC）
・ 入力形式：シングルエンド、絶縁
・ 入力インピーダンス ：1 MΩ±0.5 %、100 pF以下
・ 入力結合：DCまたはAC（0.5 Hzにて－3 dB±0.3 dB）
・ センサー用定電流駆動（CCLD)：+23 V～26 V / 4 mA±25 %（25 ℃）
・ 最大入力電圧：30 Vrms (42.4 Vpeak)
・ 絶対最大入力電圧：AC 70 Vrms 1分間（50 Hz）
・ 入力電圧レンジ：1 Vrms、31.62 Vrms（2レンジ）

・ Opt.CF-0478A：電源バックアップ機能
