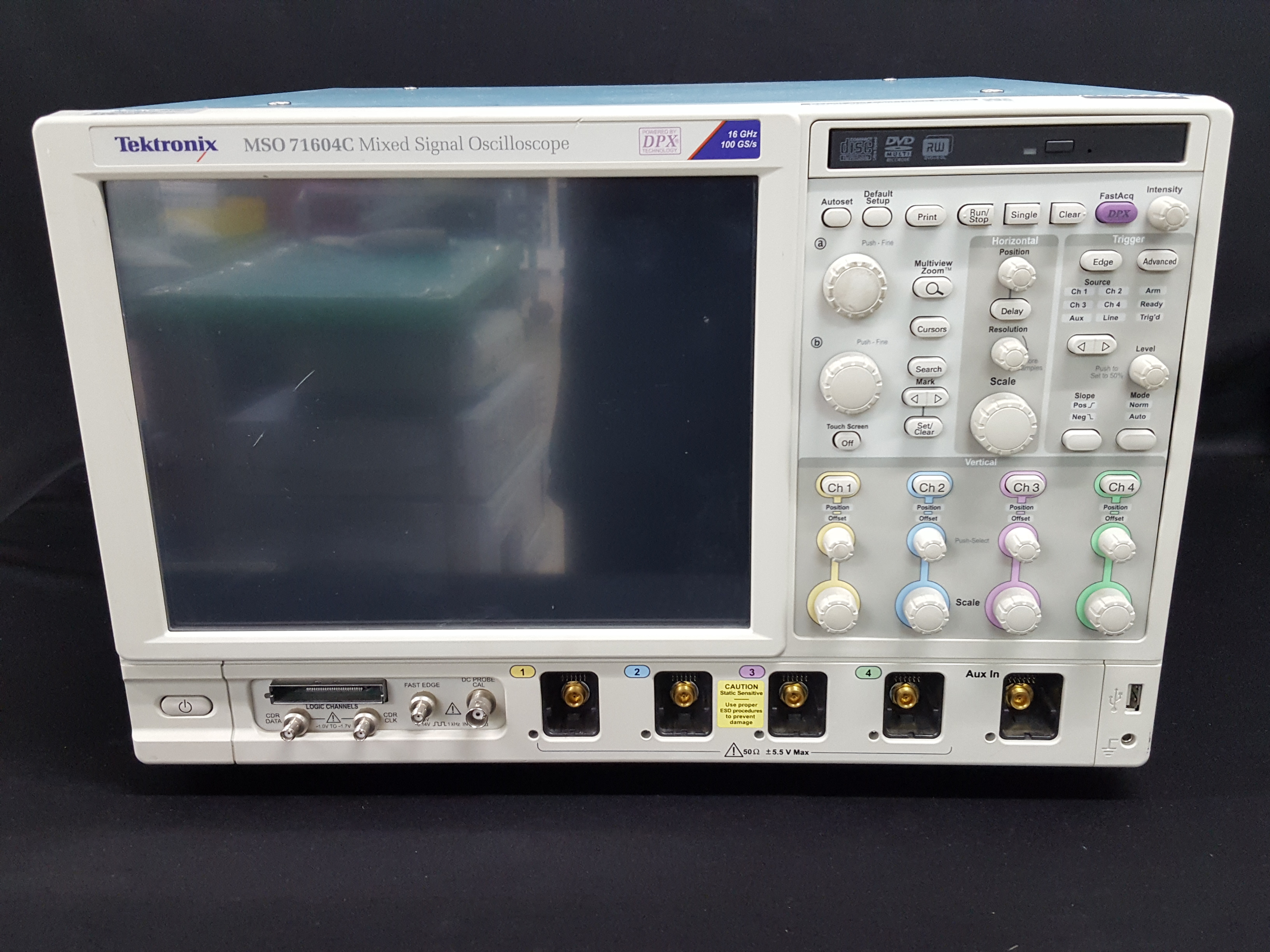

MSO71604C

＜製品説明＞

プロトタイプの電源投入から製造テストまでの設計サイクルにおいて、多くのエンジニアはオシロスコープをツールとして使用しています

MSO/DPO70000シリーズ・オシロスコープの優れた機能、信号取込性能、解析機能は、エンジニアの迅速な測定作業を支援します。



＜主な性能仕様＞
・最高アナログ周波数帯域：33GHz、最小立上り時間：9ps。最新のハイスピード・シリアル規格の測定にも対応最高33GHzのアナログ帯域と9psの立上り時間

・2チャンネル同時、真の33GHzリアルタイム・アナログ帯域を実現（33GHzの機種）

・業界トップクラスのサンプル･レートと時間分解能

・100GS/s（2チャンネル同時）（33、25、23、20、16、12.5GHzの機種）

・4チャンネル同時性能

・最高周波数帯域： 23GHz

・最高リアルタイム・サンプル・レート： 50GS/s

・最大レコード長：500Mサンプル・ポイント（ロング・メモリの観測を容易にするMultiView Zoom機能付）

・最高波形取込レート： 300,000波形／秒以上

・デジタル／アナログ信号のデバッグ用に16のロジック･チャンネル、80psのタイミング分解能（MSO70000シリーズのみ）

・1回のプローブ接続でデジタル・チャンネル信号のアナログ特性が観測可能なiCapture®機能

・6.25Gbpsのリアルタイム・シリアル・トリガ － 設定したNRZまたは8B/10Bパターンにトリガし、パターン特有の影響を特定

・高速シリアル規格、ワイドバンドRF、電源、メモリなどのアプリケーションに対応し、規格独自の適合性、自動測定、優れた操作性を実現



 ＜仕様＞

チャンネル数：4

周波数帯域：16GHz

レコード長：250Mポイント

サンプルレート：100GS/s (2Ch)、50GS/s (4Ch)



＜オプション＞

20XL：拡張レコード長－250M/Ch

MTH：マスク・テスト（ハードウェア・クロック・リカバリを含む）

PTH1：3.125Gb/s Serial Pattern Trigger

ASM：Advanced Search & Mark

LT：波形リミット・テスト

DDRA：DDRメモリ・バス解析

SR-EMBD：組込みシリアル・トリガ／解析 (I2C, SPI)

他
