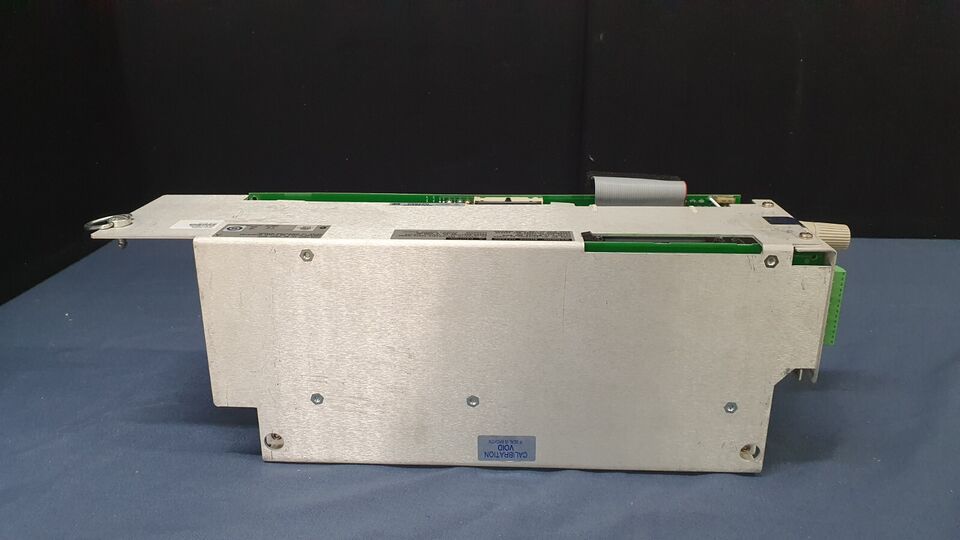

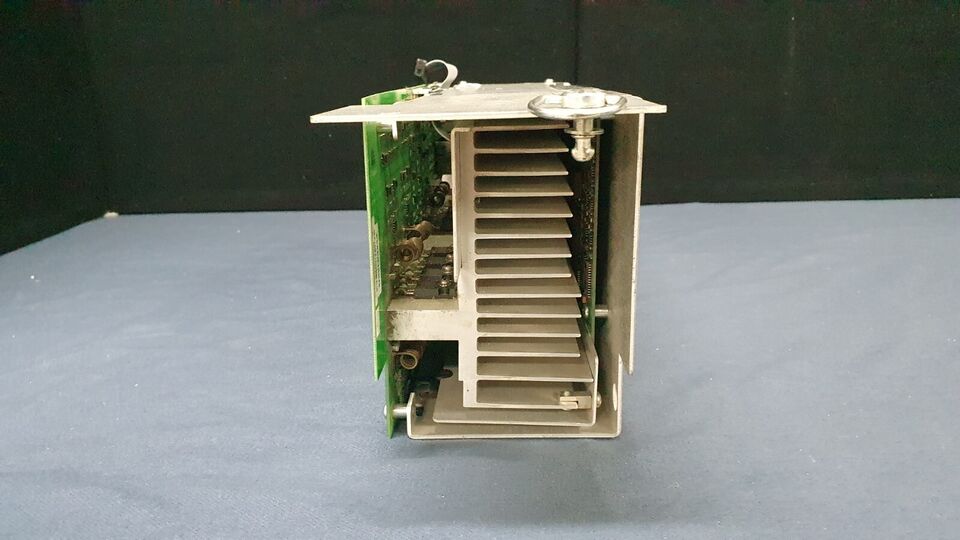

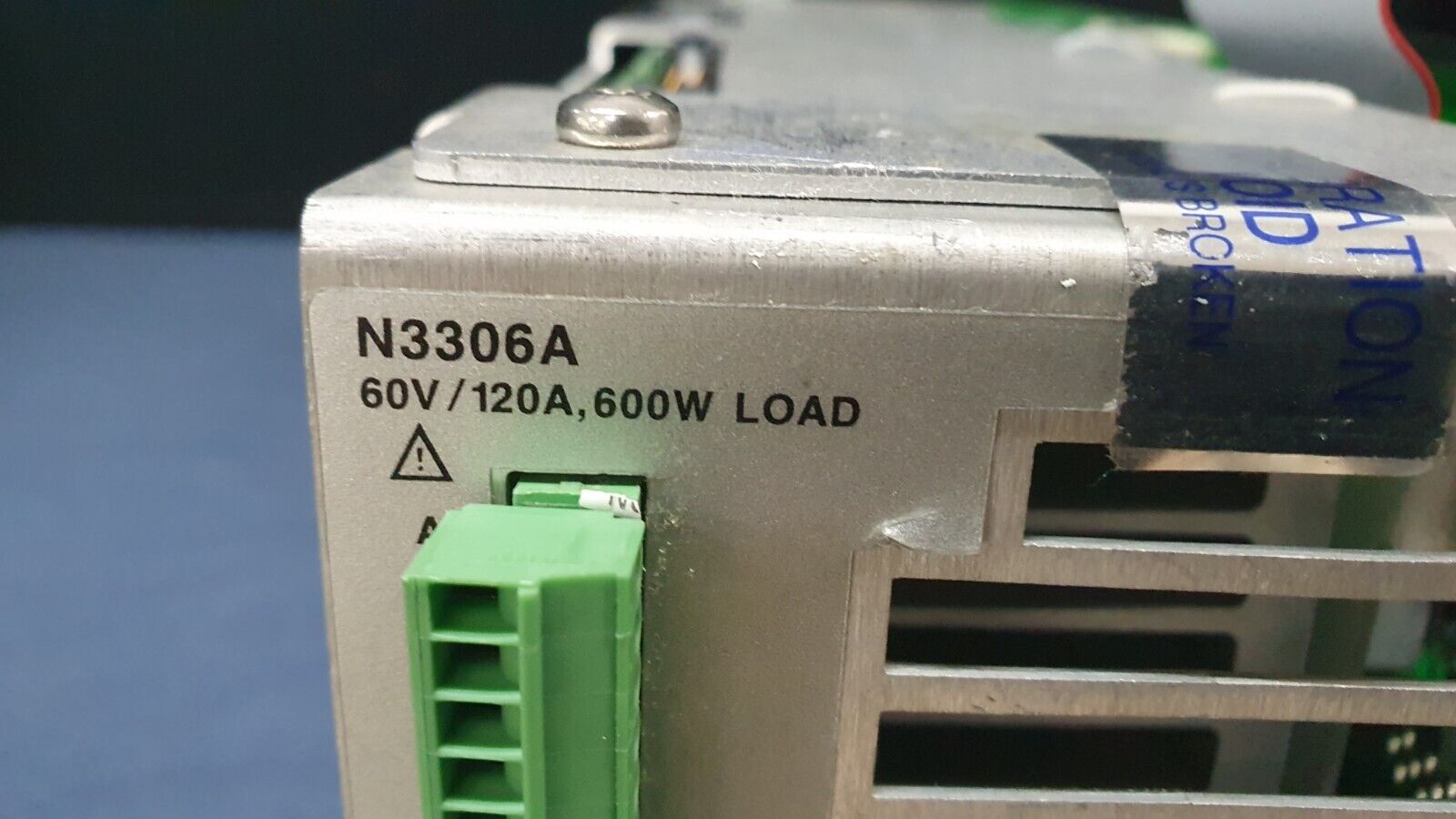

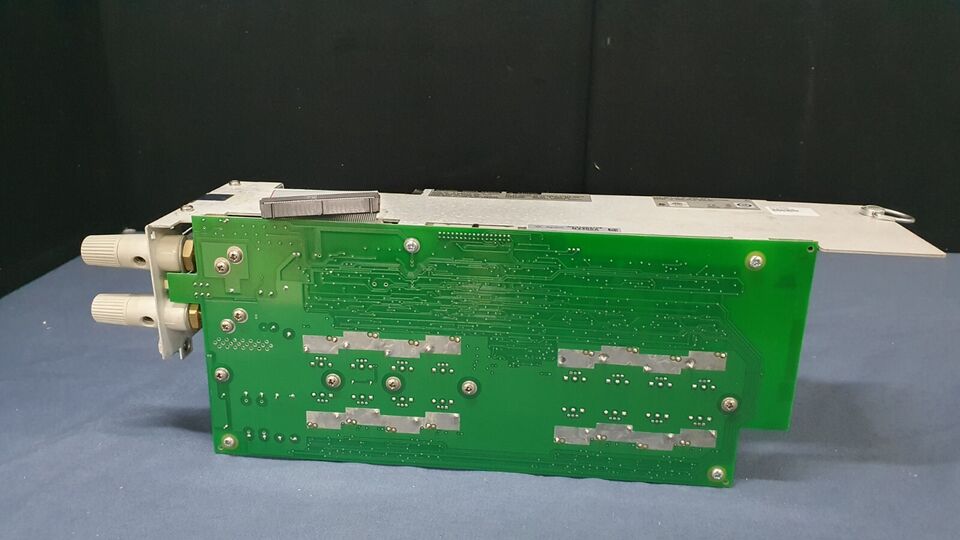

N3306A

Keysight N3306A電子負荷モジュールは、N3300AまたはN3301Aのメインフレーム内で使用します。メインフレームの外では使用できません。この新シリーズは、高速・高確度で、CC/CV/CRモードのプログラミングや電圧/電流/パワーの測定、波形のディジタイズができます。メインフレームを介してGP-IB/RS-232/マニュアルで動作させることができます。

入力定格

• 電流: 0～120 A
• 電圧: 0～60 V
• 最大パワー: 600 W（40℃にて）
• 最小動作電圧: 1.4 V（代表値、フル・スケール電流において）

定電流モード

• ロー・レンジ/ハイ・レンジ: 12 A/120 A
• レギュレーション: 10 mA
• ロー・レンジ確度: 0.1% + 15 mA
• ハイ・レンジ確度: 0.1% + 37.5 mA

定電圧モード

• ロー・レンジ/ハイ・レンジ: 6 V/60 V
• レギュレーション: 20 mV
• ロー・レンジ確度: 0.1% + 3 mV
• ハイ・レンジ確度: 0.1% + 8 mV

定抵抗モード

• レンジ1（I >電流定格の10%）: 0.017-1 Ω
• レンジ2（I >電流定格の1%）: 0.9-10 Ω
• レンジ3（I >電流定格の0.1%）: 9-100 Ω
• レンジ4（I >電流定格の0.01%）: 90-1000 Ω
