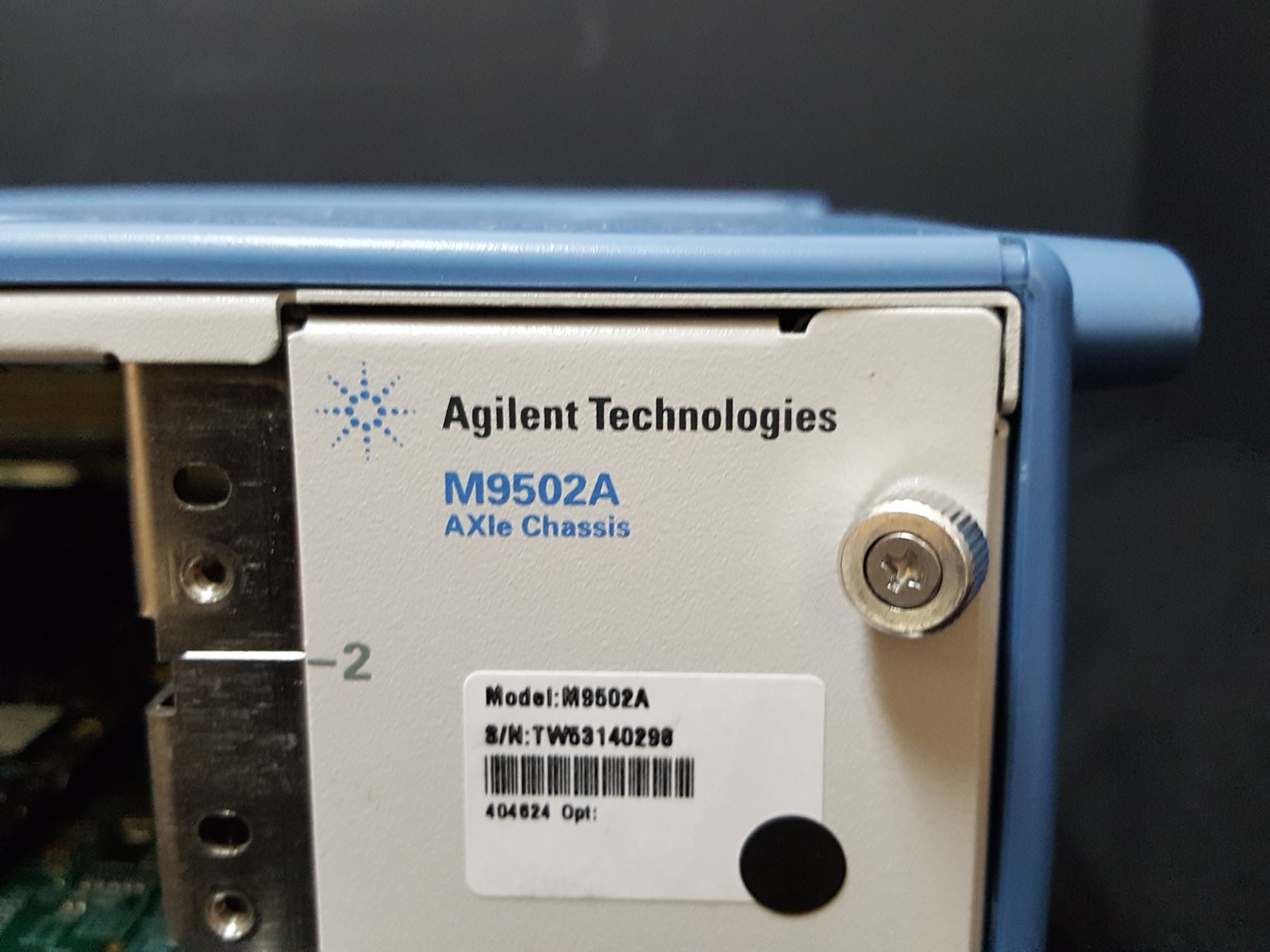

M9502A (#0298)

M9502A AXIeシャーシは、AXIe 1.0仕様に完全に準拠しています。AXIe測定器モジュール用のスロットを2つ備え、測定器スロットを占有しない組み込みシステム・モジュールを装備しています。システム・モジュールは、外部コントローラとの接続用に、ギガビットLANとGen 2 x8 PCIeのインタフェースを備えています。標準のシャーシ間同期コネクタも用意されています。M9502Aのローカル・バスは、AXIe仕様で許容されている最大値の62ペアを実装しています。M9502AとM9048A PCIeデスクトップ・アダプタを組み合わせることで、システム帯域幅を最大にできます。

機能

• AXIe測定器モジュール用スロットを2つ装備
• 組み込みAXIeシステム・モジュール
• ハイ・パワー、1スロットあたり200 Wの冷却能力

性能特性

• ギガビットLAN
• システム・コントローラへのGen 2 PCIe x8インタフェースにより、外部コントローラとの間で最大4 GB/sのデータ・レートを実現
• 各モジュール・スロットへのGen 2 PCIe x4リンク（最大2 GB/sのデータ・レート）
• 各モジュール・スロットとの間の62個のローカル・バス・ライン
